1. Uvod: Ključni izazovi u minijaturnim elektromagnetnim ventilima
1.1 Minijaturni vakuumski elektromagnetni ventili: Temelj precizne kontrole
Minijaturni vakuumski elektromagnetni ventili igraju ključnu ulogu u modernim industrijskim i naučnim aplikacijama. Oni pružaju preciznu kontrolu gasova i fluida u uređajima kao što su prenosivi ventilatori, analizatori krvi, mikrofluidne pumpe i automatizovani laboratorijski sistemi. Njihov kompaktan dizajn zahtijeva visoku pouzdanost, nisku potrošnju energije i brzo, precizno aktiviranje ventila.

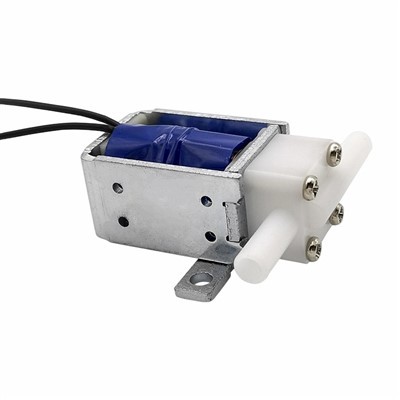

Za referencu o proizvodu i specifikacijama iz stvarnog{0}}svijeta, inženjeri mogu konsultovati ovaj minijaturni solenoidni ventil:2-smjerni mini solenoidni ventil 12v
1.2 Osnovno pitanje: Da li je DC otpor podesiv?
Da, DC otpor zavojnice u 2-smjernom minijaturnom vakuumskom solenoidnom ventilu može se podesiti tokom faze projektovanja. Promjenom materijala zavojnice, strukture i konfiguracije namota, inženjeri mogu precizno kontrolirati otpor, što direktno utiče na radnu struju ventila, magnetnu silu i performanse odziva.
1.3 Osnovno pitanje: Da li povećanje otpora smanjuje struju?
Prema Ohmovom zakonu (I=U/RI=U/RI=U/R), kada napon napajanja ostane konstantan, povećanje DC otpora zavojnice će smanjiti stabilnu-struju. Ovaj odnos je fundamentalan za razumijevanje naknadnih promjena u snazi, proizvodnji topline i magnetskoj sili.
1.4 Struktura i svrha članka
Ovaj rad detaljno istražuje ovu temu, od osnovnih električnih principa i dizajna zavojnica do efekata performansi i inženjerskih strategija, uključujući primjenu u stvarnom-svijetu od Pinmotor-a kako bi se demonstrirala praktična vrijednost optimizacije otpora.
2. Električne osnove solenoidnih zavojnica
2.1 Ohmov zakon: Osnova za struju i otpor
Ohmov zakon(I=U/RI)definira odnos između struje, napona i otpora. U stacionarnom-jednosmjernom radu, solenoidni kalem se u suštini ponaša kao otporno opterećenje. Radna struja u potpunosti zavisi od napona napajanja (U) i DC otpora zavojnice (R).
U aplikacijama minijaturnih solenoida, struja direktno utiče na magnetnu silu i brzinu pokretanja ventila, čineći preciznu kontrolu otpora ključnom.
2.2 Fizička osnova otpora na jednosmernu struju
DC otpor zavojnice se izražava kao:
R=ρL/A
gdje:
- ρ=otpornost materijala žice
- L=ukupna dužina žice
- = poprečni-površina presjeka žice
Odabir materijala, dužina žice i debljina žice su stoga tri glavna faktora koji određuju DC otpor zavojnice.
3. Kako podesiti DC otpor: umjetnost dizajna zavojnica
3.1 Promjena materijala žice: Odabir otpornosti
Različiti materijali imaju različite otpornosti, kao što su bakar, aluminijum i specijalne legure. Bakar se najčešće koristi zbog svoje odlične provodljivosti, mehaničke čvrstoće i obradivosti. Optimizacija kvaliteta i uniformnosti bakarne žice omogućava fino-podešavanje otpora bez promjene samog materijala. U nekim visoko{4}}preciznim aplikacijama, legure bakra niske{5}}otpornosti mogu se koristiti za smanjenje gubitka energije i stvaranja topline.
3.2 Promjena promjera žice (presjek-): Najdirektnija metoda
Manji prečnici žice povećavaju otpor, dok ga veći prečnici smanjuju. Odabir odgovarajućeg promjera emajlirane žice je najjednostavniji i najčešće korišteni metod za podešavanje otpora zavojnice.
3.3 Promjena zavoja zavojnice: Balansiranje dužine i magnetske sile
Povećanjem broja zavoja (N) povećava se ukupna dužina žice (L), povećavajući otpor. Međutim, broj zavoja također određuje magnetnu silu(F∝N⋅I), tako da prekomjerni ili nedovoljni okreti mogu ugroziti performanse. U ograničenom prostoru mora se održavati ravnoteža.
3.4 Promjena dimenzija jezgre zavojnice: Balansiranje prostora i performansi
Veličina jezgra zavojnice određuje raspoloživi prostor za namotaje, utičući na izbor prečnika žice i broja zavoja. Optimizacija jezgre omogućava inženjerima da postignu idealnu kombinaciju otpora i magnetne sile unutar kompaktnih dizajna.
4. Lančani efekti podešavanja DC otpora
4.1 Utjecaj na radnu struju
Uz fiksni napon napajanja, povećanje otpora zavojnice će smanjiti-struju u stabilnom stanju (III), čineći osnovu za sve naredne promjene performansi.
4.2 Utjecaj na potrošnju energije
Snagu daje:
Povećanje otpora smanjuje struju, što može značajno smanjiti potrošnju energije-što je ključno razmatranje kod prijenosnih medicinskih uređaja ili-automatskih sistema male snage.
4.3 Utjecaj na magnetnu silu
Na magnetnu silu (F∝N⋅I) utiče struja. Ako se otpor poveća, a struja smanji dok okreti ostaju konstantni, magnetska sila može oslabiti, utječući na brzinu pokretanja ventila i silu držanja. Inženjeri moraju pažljivo izbalansirati otpor za pouzdan rad.
4.4 Utjecaj na stvaranje topline
Proizvodnja topline (Q=I²Rt) je proporcionalna kvadratu struje. Smanjenje struje povećanjem otpora značajno smanjuje toplinu, produžava vijek trajanja izolacije zavojnice i cjelokupnog ventila, povećavajući pouzdanost.
4.5 Utjecaj na brzinu odziva
Odziv zavojnice je definisan vremenskom konstantom (τ=L/R). Povećanje otpora smanjuje τ\\tauτ, teoretski poboljšavajući vrijeme porasta i pada struje. Međutim, ako je magnetna sila nedovoljna, stvarno aktiviranje ventila može biti sporije, pa je potrebna sveobuhvatna procjena.
5. Inženjering Trade-Strategije odstupanja i optimizacije
5.1 Dizajn zasnovan na zahtjevima aplikacije
Male-aplikacije/niske{1}}topline: Koristite namotaje veće-otpornosti i PWM ili stalnu-struju da smanjite snagu i toplinu.
Visoka magnetna sila / aplikacije brzog odziva: Odaberite zavojnice umjerenog ili nižeg otpora, s optimiziranim hlađenjem kako biste održali magnetni izlaz.
Prostor{0}}minijaturni dizajni: Precizno izbalansirajte prečnik žice, zavoje i veličinu jezgra kako biste postigli optimalne performanse u skučenim prostorima.
5.2 Koordinacija s pogonskim krugovima
Inteligentne strategije vožnje (PWM ili konstantna{0}}struja) pomažu u ublažavanju uticaja promjena otpora na magnetnu silu i snagu, osiguravajući stabilan i efikasan rad.
5.3 Važnost materijala i proizvodnje
Visok-kvalitetna emajlirana žica, precizne tehnike namotavanja i efikasno upravljanje toplotom su neophodni za dugoročnu-stabilnost i pouzdanost minijaturnih elektromagnetnih ventila.
6. Slučaj korisnika Pinmotor medicinskog uređaja
Kupac medicinskog uređaja Pinmotor koristio je dvosmjerne minijaturne vakuumske elektromagnetne ventile u prijenosnom ventilatoru. Originalni dizajn imao je relativno nizak otpor zavojnice, što je rezultiralo:
- Prekomjerna stabilna-struja
- Velika potrošnja energije i značajna proizvodnja topline
- Smanjena pouzdanost tokom kontinuiranog rada
Podešavanjem zavoja zavojnice i prečnika žice za povećanje DC otpora:
- Struja stacionarnog{0}}stanja smanjena za ~25%, smanjenje potrošnje energije
- Magnetna sila je ostala dovoljnaza pouzdano pokretanje ventila
- Proizvodnja topline smanjena za ~40%, poboljšavajući sigurnost i pouzdanost uređaja
- Vrijeme odgovora je ostalo u okviru dizajnerskih zahtjeva, osiguravajući preciznu kontrolu protoka zraka
Ovaj slučaj pokazuje praktične prednosti optimizacije otpora zavojnice. Inženjeri su se takođe osvrnuli na specifikacijeDvosmjerni minijaturni elektromagnetski ventil DC 12 Vza validaciju i smjernice za odabir.
7. Zaključak
DC otpor dvosmjernih minijaturnih zavojnica vakuumskog elektromagnetnog ventila je kritičan parametar dizajna. Povećanje otpora može smanjiti radnu struju i utjecati na potrošnju energije, magnetsku silu, stvaranje topline i brzinu odziva. Kombinacija optimizacije otpora sa preciznim pogonskim krugovima i proizvodnim tehnikama poboljšava performanse i pouzdanost u medicinskim uređajima, automatizovanim sistemima i mikrofluidnim aplikacijama. Kako zahtjevi za minijaturizacijom, inteligencijom i visokom efikasnošću rastu, optimizacija otpora će ostati ključni fokus u dizajnu elektromagnetnih ventila.
